东京大学：电子束“点石成钻”，常温秒级合成纳米金刚石——登上Science
在自然界，金刚石的诞生往往需要极端条件——数万大气压与上千摄氏度的高温，才能让石墨等碳源转化为晶莹剔透的钻石。这一过程不仅耗能巨大，也难以精准控制。科学家们一直梦想着寻找一条更“温和”的路径，将碳骨架巧妙拼接成稳定的金刚石晶格。但在化学层面，要想选择性断裂分子中的碳氢键，再把这些碳原子组装成完美的三维钻石结构，几乎是不可能完成的任务。

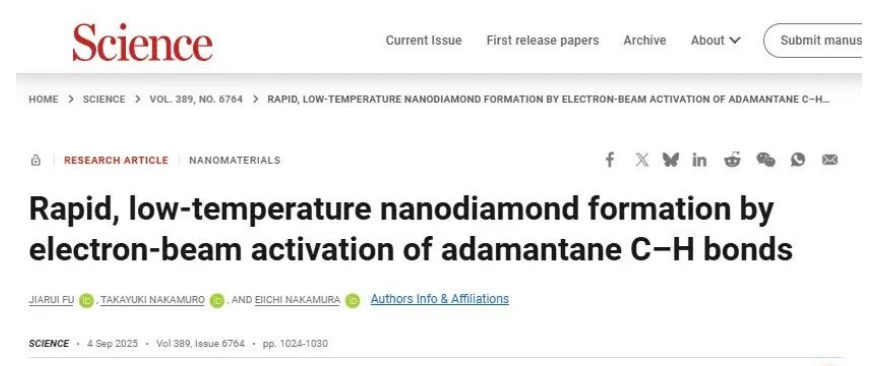

近日，东京大学Eiichi Nakamura教授联合Takayuki Nakamuro教授首次利用电子束照射金刚烷（adamantane）微晶，在低温、真空环境下，几十秒内就能生成无缺陷的立方相纳米金刚石（nanodiamond）。相比传统高温高压法，这一方法不仅条件温和，还能直观追踪反应过程，揭示金刚石形成的化学机制。这一突破为材料科学、量子技术甚至生命医学开辟了全新可能。相关成果以“Rapid, low-temperature nanodiamond formation by electron-beam activation of adamantane C–H bonds”为题发表在《Science》上，第一作者为中国学者Jiarui Fu。
中村荣一（Eiichi Nakamura），现任东京大学化学系特别教授、南开大学讲座教授，为美国艺术与科学院外籍荣誉院士。曾任日本学术振兴会、科学技术振兴机构首席科学家，日本学术会议会员（内阁总理大臣任命）。获日本瑞宝中绶章、紫绶勋章等重要荣誉。主要从事物理有机化学、有机合成化学、催化化学及现代电子材料化学领域研究，在电子显微镜技术应用于有机化学研究中取得了国际首创的研究成果，尤其在光电功能材料研究领域取得了大量的、独创性的研究成果，迄今累计在国际权威杂志上发表论文560篇，包括Science 5篇、Nature 1篇，Nature 子刊9篇，JACS 171 篇，累计被引用5万余次。
从分子到钻石：难题如何破解

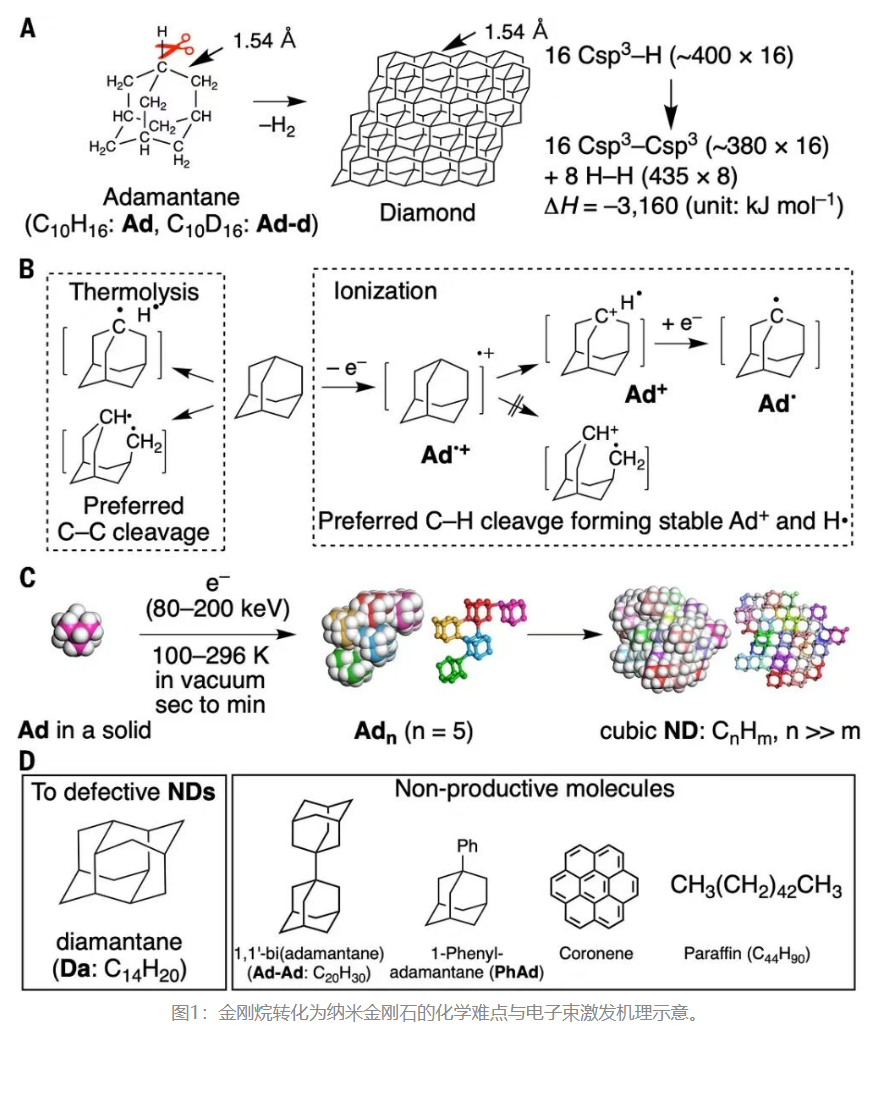

研究团队选择另辟蹊径。他们利用高能电子束在真空低温中轰击金刚烷微晶，激发分子发生电离和断键反应。透射电子显微镜的实时成像显示，金刚烷先形成低聚物（Adₙ），再逐步转化为球形纳米金刚石（图1c）。与此同时，氢气大量释放，印证了C–H键裂解在其中起到了关键作用。进一步的对比实验也表明，只有具有四面体对称骨架的金刚烷最适合作为“积木”，而其他结构如二金刚烷、苯基金刚烷或石蜡在相同条件下均无法生成纳米金刚石（图1d）。
显微镜下的“钻石诞生记”
为了确认这一过程的独特性，研究人员在电子显微镜中同步追踪了金刚烷的结构变化。起初，可以看到规则的电子衍射花样，代表金刚烷晶体的完整性（图2a）。当电子束继续作用，晶格迅速无序化，衍射信号消失（图2b）。然而，仅过数秒，衍射环重新出现，但此时它们不再属于金刚烷，而是立方金刚石的特征信号（图2c）。这意味着微晶已经完成了“从分子到钻石”的跨越。而当相同条件照射苯基金刚烷时，显微镜只观察到无序颗粒（图2d–f），并未出现任何周期性晶格；对多环芳烃如并五苯的照射，则演变成石墨化结构（图2g–i）。这种鲜明对比进一步印证了金刚烷分子独特的结构优势。甚至当研究者将金刚烷和二金刚烷并排照射时，也只有前者能成功转化为纳米金刚石（图2k–l）。在另一组实验中，他们还拍下了纳米金刚石在碳纳米角表面快速生成、尺寸从几纳米增长到十几纳米的全过程（图2m），仿佛一场“钻石快速生长秀”。
更有趣的是，在低倍显微镜观察中，科学家们意外捕捉到了氢气微泡的爆裂过程（图3a–b）。当电子束不断驱动反应，纳米级气泡骤然形成、膨胀并爆裂，带动周围的纳米金刚石重新排列。这种画面酷似地热泥浆池中的气泡翻涌，直观呈现了氢气释放在反应中的重要角色。为了进一步确认化学变化，团队借助电子能量损失谱（EELS）实时记录了碳元素的键合状态（图3c–d）。随着反应进行，金刚烷特有的C–C骨架信号逐渐消失，而C–H键的特征峰先是减弱，最终完全消退，取而代之的是典型金刚石的谱图。尤其是在约296 eV和325 eV处出现的宽峰，与高温高压钻石的信号高度一致，证明了这些产物确实是高质量的立方纳米金刚石。
当显微镜放大到百万倍级别时，研究人员甚至能看到单个金刚烷分子如何聚合成长链。比如，从一个五聚体（Ad₅）在不到1秒的时间内吸收更多分子，迅速长成八聚体（Ad₈）（图4a–b）；再经过几秒，便扩展成十七聚体、二十六聚体（图4c–d）。这些低聚物逐步排列，最终生成2纳米左右的立方纳米金刚石（图4e–g）。随着尺寸继续增大，晶格间距逐渐收缩，最终与体相钻石保持一致（图4h–i）。更大颗粒会出现孪晶结构（图4m–n），展现出丰富的纳米结构特征。相比之下，当同样方法作用于对称性较低的二金刚烷时，反应速率更慢，产物也更为缺陷（图4o–p），再次说明金刚烷是理想的“钻石前体”。

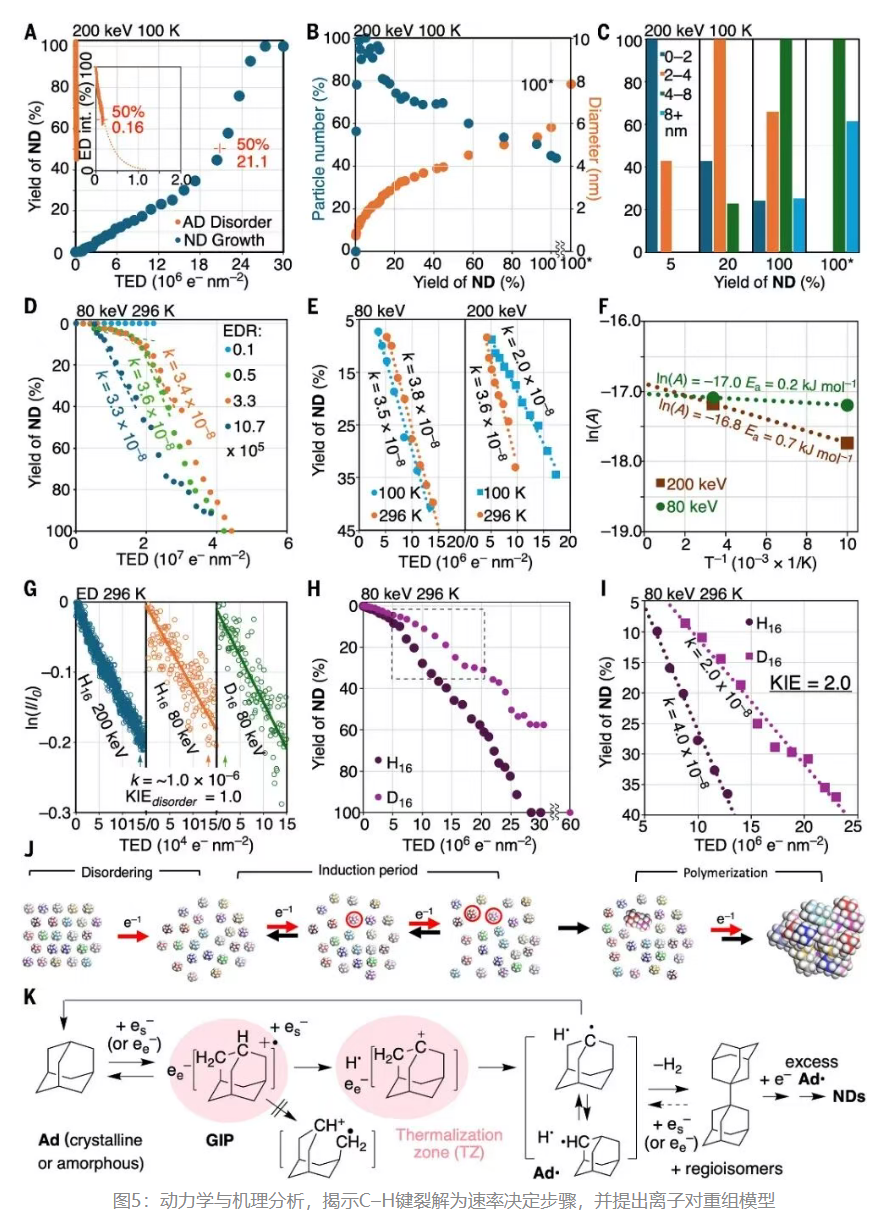

为了深入理解反应机理，团队进行了系统的动力学统计（图5a–c）。结果显示，金刚烷晶体在极短时间内就完全无序化，随后纳米金刚石逐渐生成。当转化率超过40%后，颗粒间开始融合，形成更大晶体。进一步研究还发现，反应速率几乎与温度无关，在80 keV与200 keV电子束下活化能接近零（图5f），说明电子束本身提供了足够能量来驱动C–H断裂。更关键的是，氘代金刚烷的实验揭示了显著的同位素效应（图5h–i）：与氢相比，C–D键更难断裂，导致反应速率减慢一倍。这一结果直接证明了C–H键的断裂是速率决定步骤，也是纳米金刚石生成的化学核心。结合现有理论，研究者提出了“离子对重组”模型：电子轰击产生的自由基阳离子在局域热化区内快速结合，释放氢气并推动分子链聚合，最终搭建起钻石晶格（图5j–k）。
展望：从地外钻石到未来材料
这项工作不仅展示了一种全新的钻石合成途径，更改写了我们对电子束化学的认识。过去，电子束常被视作破坏有机物的“杀手”；而现在，它被证明能以受控方式激活化学反应，完成对称精准的结构构建。研究者甚至推测，宇宙中的部分陨石与含铀沉积岩中的天然微米金刚石，或许正是类似的高能粒子轰击所致。未来，这种常温、秒级、可控的纳米金刚石生成方式，或将服务于量子传感、生物医学成像、先进电子器件等高端领域。同时，它也为电子束刻蚀、表面改性等技术提供了全新的化学视角，预示着“电子束化学”这一新兴方向的广阔前景。
